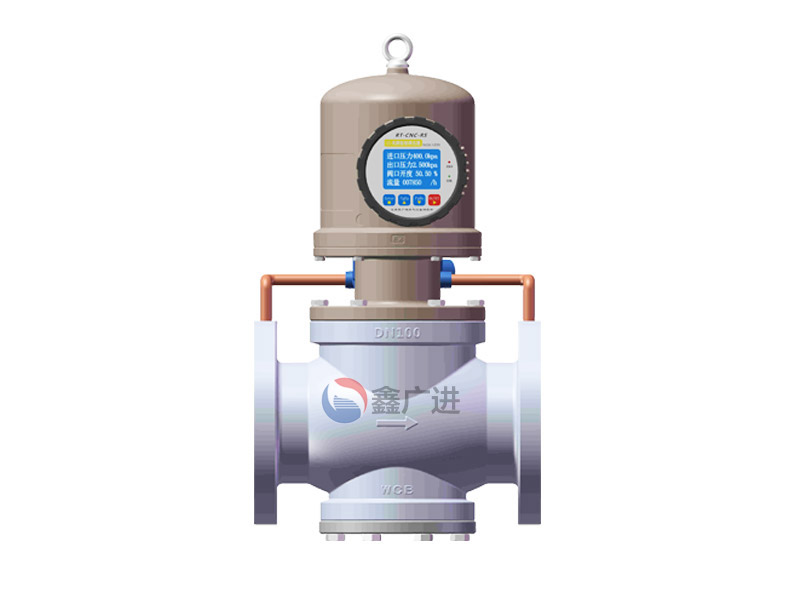

無膜智能調壓器
- 型號：RT-CNC-100-RS-1600-J-K（G）
- 分類：智慧燃氣解決方案
無膜智能調壓器是運用先進的數字控制技術，由軟件專家系統直接伺服主閥自主運行，全面創新，是一臺高技術的機 電一體化(物聯網)數控設備。
無膜智能調壓器是在全面總結傳統技術的基礎上，結合多年來實際運行、管理的經驗和要求，揚長避短，反復優化、 設計、經多次改進、實驗、研制成功的。無膜智能調壓器在技術上有所突破。
無膜智能調壓器原理
當被調對象即出口壓力 P2 偏離設定參數 P01 的值時，CPU 將此信號與給定值進行比較 分析，再根據運算結果，輸出相應指令，控制數字驅動系統調節主閥開度，使出口壓力 P2 始 終與設定值相一致。當 P2 發生異常 , 超出電腦內部所設定的切斷關閉壓力值參數 P03 時， 切斷執行器會在電腦的指令下，在 0.2 秒內切斷調壓器。萬一上述功能失效，切斷執行器中 還有一備份壓力傳感器，可單獨發出指令(不受 CPU 控制)直接切斷調壓器，確保安全供氣 萬無一失。
進出口壓力范圍
| 進口壓力范圍(4段) | 0-400kpa、0-1MPa、0-2MPa、0-4MPa |
| 出口壓力范圍(6段) | 0-5Kpa、0-20Kpa、0-100Kpa、0-400Kpa、0-1MPa、 0-2MPa |
基本參數
| 參數 | DN80 | DN100 | DN150 | DN200 | DN250 |
|---|---|---|---|---|---|
| 出口穩壓精度(F.S) | ±1% | ±1% | ±1% | ±1% | ±1% |
| 出口壓力分辨率 | 1/5000 | 1/5000 | 1/5000 | 1/5000 | 1/5000 |
| 關閉壓力 | ≤ 1.05P2 | ≤ 1.05P2 | ≤ 1.05P2 | ≤ 1.05P2 | ≤ 1.05P2 |
| 整機功耗平均值 W | ≤8 | ≤10 | ≤12 | ≤15 | ≤18 |
| 整機功耗最大值 W | ≤25 | ≤25 | ≤35 | ≤40 | ≤50 |
| 電源電壓 V | 220±10% | 220±10% | 220±10% | 220±10% | 220±10% |
| 電源頻率 HZ | 50 ~ 60 | 50 ~ 60 | 50 ~ 60 | 50 ~ 60 | 50 ~ 60 |
| 調壓器總長 mm | 265 | 302 | 380 | 485 | 558 |
兩大設計
1.全新的四合一集成化設計
無膜智能調壓器集調壓器、切斷閥、流量計、限流閥于一體，真正實現了多感官、多功能。
2.模塊化免維護設計
無膜智能調壓器由于沒有皮膜，除密封閥墊外，無需維修
三大系統
1.主動安全系統
無膜智能調壓器是由電腦軟件支持運行的，一切由微型計算機主動管理的安全項目都是主動安全范疇。例如超壓切斷、數據備份、異常報警、 密碼驗正、故障自檢、通訊管理、地震關閉、流量異常關閉 ( 如管網斷裂)等等。
2.被動安全系統
在超出微型計算機控制范圍的特殊情況下，無膜智能調壓器的安全也是有保證的，這是主動安全的補充，我們稱之為被動安全。如備壓切斷功能。
3.時鐘管理系統
無膜智能調壓器能夠按照時間進程自主實現各種功能。上位機控制系統定期對所有的在線調壓器廣播校時(或執行網絡時間)。
六種運行模式
1.自動調壓模式
無異于傳統調壓器，自動穩定出口壓力。
2.自動限流模式
當流量≥預設目標值后無膜智能調壓器的出口壓力將被忽略。
3.自動低流模式
能夠避免流量計在喪失精度的小流量工況下運行。
4.預約壓力模式
無膜智能調壓器的時鐘系統 24 小時最多改寫 48 次出口壓力。
5.預約限流模式
無膜智能調壓器的時鐘系統 24 小時最多改寫 48 次流量限定值。
6.總流量累計模式
當調壓器總累計流量達到預設目標值時，調壓器自動進入低壓運行
十一項功能
1.超壓切斷功能
無膜智能調壓器的主動安全系統可以在 20mS 內切斷調壓器。
2.備壓切斷功能
無膜智能調壓器的被動安全系統可以在主動安全系統失效的情況下切斷調壓器，被動安全系統由一個備份的壓力傳感器獨立執行切斷功能。
3.地震關閉功能
當破壞性地震發生其檢測值(加速度的積分)超出我們的預設目標值時，微型計算機發出指令，在 20ms 秒內執行切斷，保護下游用戶。(這個傳感 器固化在主板上)
4.防爆功能
無膜智能調壓器按照 GB3836.1、GB3836.2、GB3836.4 的規定設計制造，為隔爆兼本安型機電一體化設備，防爆標志為 Exd [ib] ib II BT4。
5.泄露報警功能
在加裝燃氣泄露報警傳感器的情況下可以實現泄露切斷，并上傳報警信號
6.密碼鎖定功能
無膜智能調壓器的打開和關閉以及參數修改必須鍵入正確的密碼。
7.計量功能
無膜智能調壓器是全數字化的調壓設備，具有自主的流量積算功能，量程比可以達到 1:10000。精度≤ 5%。
8.串口通訊功能
無膜智能調壓器具備 RS485 串行通信接口，可以實現遠程控制。
9.控制權限優先功能
上位機托管狀態下無膜智能調壓器的鍵盤操作將失效
10.掉電運行選擇功能
可以選擇意外掉電后無膜智能調壓器的開、關狀態
11.自檢報警功能
自動檢測無膜智能調壓器的故障并傳給上位機，或 以短信的方式群發到相關人員的手機上，例如機械故障、傳感器 故障、離合器故障、內存故障、等等。

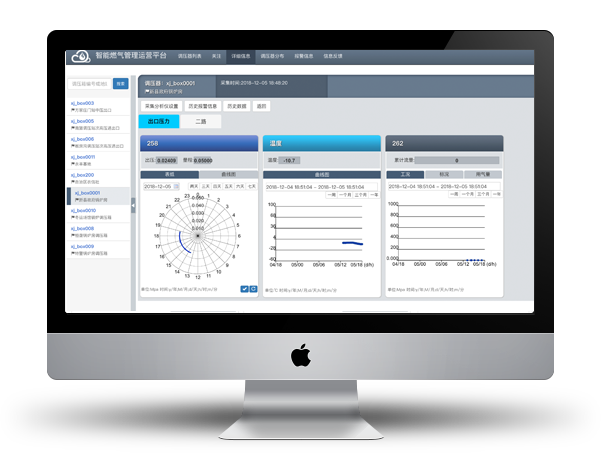

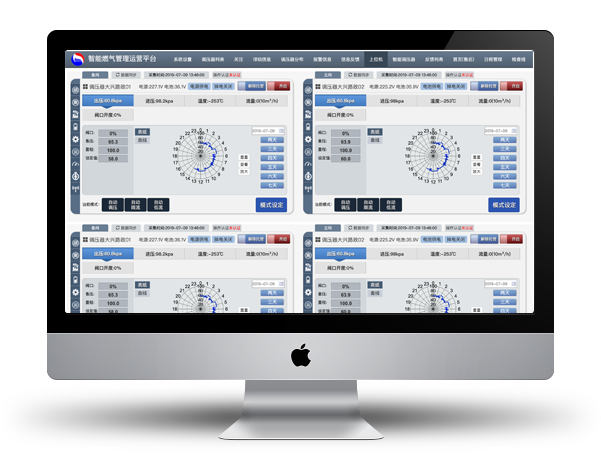

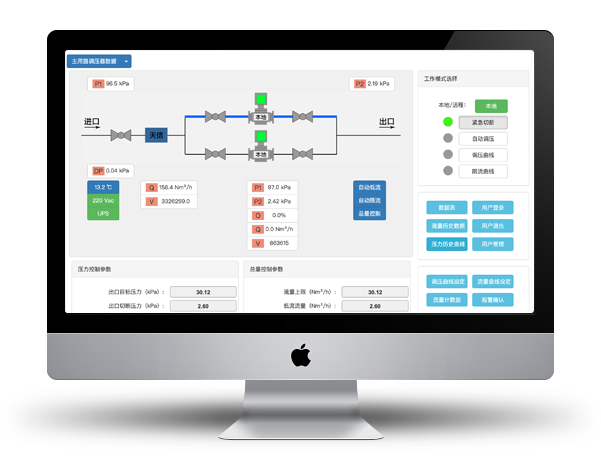

強大的上位機軟件
強大的上位機控制軟件
人性化的上位機控制系統輕松實現六大運行模式，方便實現智能調壓器遠程管理、實時狀態，即時報警、查詢統計所有歷史數據。
安裝環境及要求:
周圍環境溫度:-30°C—+50°C
大氣壓力:86—106KPa
周圍空氣相對濕度:不大于 90%(環境溫度為 25°C時)沒有明顯的沖擊、震動;存在 有II A、II B 級 T1-T4 組可燃性其他、蒸氣與空氣混合形成的爆炸性混合物的 1 區或 2 區場所。調壓器具備標準的 RS485 串行通信接口，并按照防爆要求引入所有導線。
周圍環境溫度:-30°C—+50°C
大氣壓力:86—106KPa
周圍空氣相對濕度:不大于 90%(環境溫度為 25°C時)沒有明顯的沖擊、震動;存在 有II A、II B 級 T1-T4 組可燃性其他、蒸氣與空氣混合形成的爆炸性混合物的 1 區或 2 區場所。調壓器具備標準的 RS485 串行通信接口，并按照防爆要求引入所有導線。
RT-CNC-100-RS-1600-J-K(G)
RT——燃氣調壓器
CNC——計算機數字控制
100——公稱口徑
RS——串行通信接口
1600——最大進口壓力
J——過程計量型
K——掉電打開型
G——掉電關閉型
